HNCD-6000系列微机保护测控装置

　　HNCD-6000系列微机保护测控装置概述

　　HNCD-6000系列微机保护测控装置是我公司结合多年继电保护产品研发、生产、运行的经验，联合华中科技大学研制的新一代微机继电保护产品，系列微机保护测控装置具有高可靠性、稳定性、选择性、灵敏性，装置外观精美、结构合理、使用方便、保护原理成熟可靠等优点。适用于我国10kV及以下电压等级的工矿企业，民用建筑配电的小电流接地系统，作为各类电气设备和线路的主保护或后备保护。HNCD-6000型装置采用32位微处理器，运用数字处理技术，实现保护的数字化，智能化。

　　主要特点

　　●后插拔方式，强弱电分离；加强型单元机箱按抗强振动、强干扰设计,可分散安装于开关柜上运行。

　　●采用32位浮点STM处理器，大容量的RAM和Flash Memory；数据处理、逻辑运算和信息存储能力强，运行速度快，可靠性高。

　　●12位高精度A/D，测量精度高。

　　●采用中文图形液晶显示，菜单式操作。

　　●装置生产采用全自动化贴片、波峰焊生产线，在工艺上充分保证制造质量。

　　●具有RS-485通信接口和以太网接口。

　　●3套保护定值，定值区切换安全方便。

　　●开关变位状态实时刷新，可直接从面板显示屏观察。

　　●可保存不少于80个最近发生的事件报告及运行报告。

　　保护类型

　　HNCD-6010线路保护测控装置

　　HNCD-6012母联保护测控装置

　　HNCD-6020电容保护测控装置

　　HNCD-6040主变差动保护装置

　　HNCD-6041主变后备保护测控装置

　　HNCD-6042主变非电量保护装置

　　HNCD-6043主变测控装置

　　HNCD-6044配变保护测控装置

　　HNCD-6052 PT保护装置

　　HNCD-6036备自投装置

　　HNCD-6060发电机差动保护装置

　　HNCD-6061发电机后备保护装置

　　HNCD-6062发电机转子接地保护装置

　　HNCD-6096电动机保护测控装置

　　HNCD-6097电动机差动保护测控装置

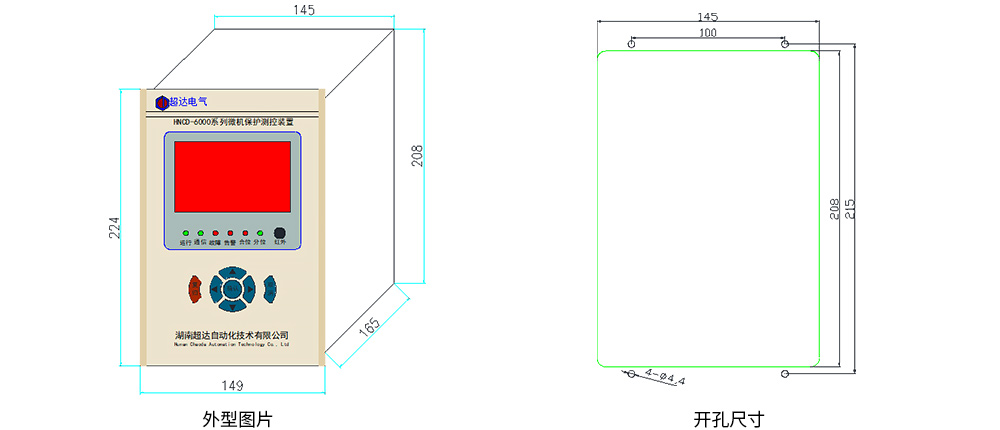

　　HNCD-6000系列保护测控装置外形及开孔尺寸图

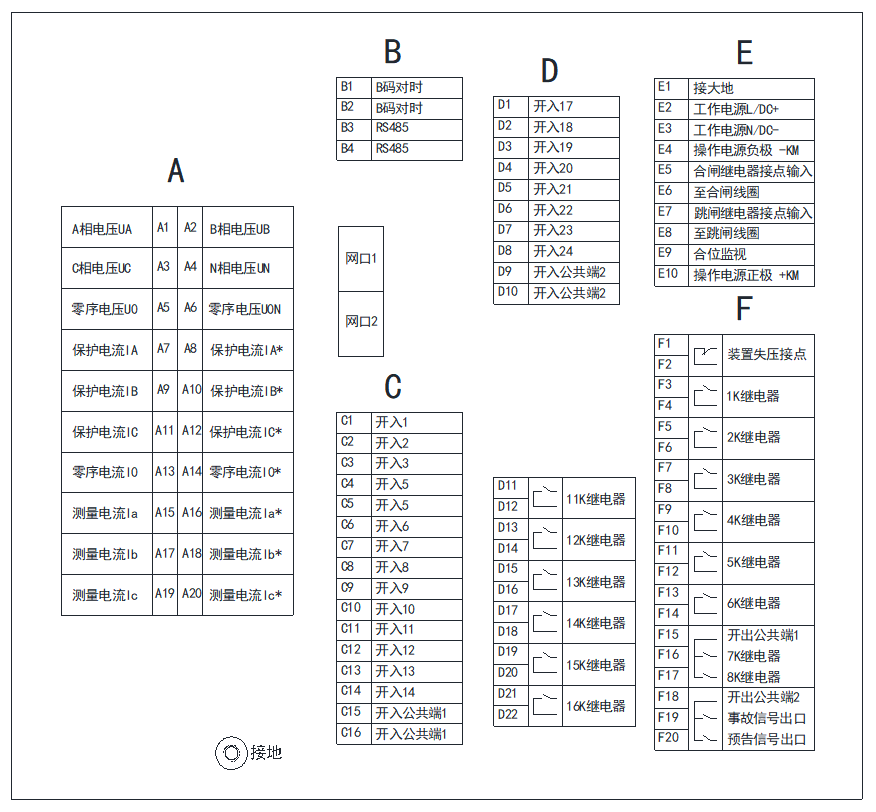

HNCD-6000保护装置端子接线图

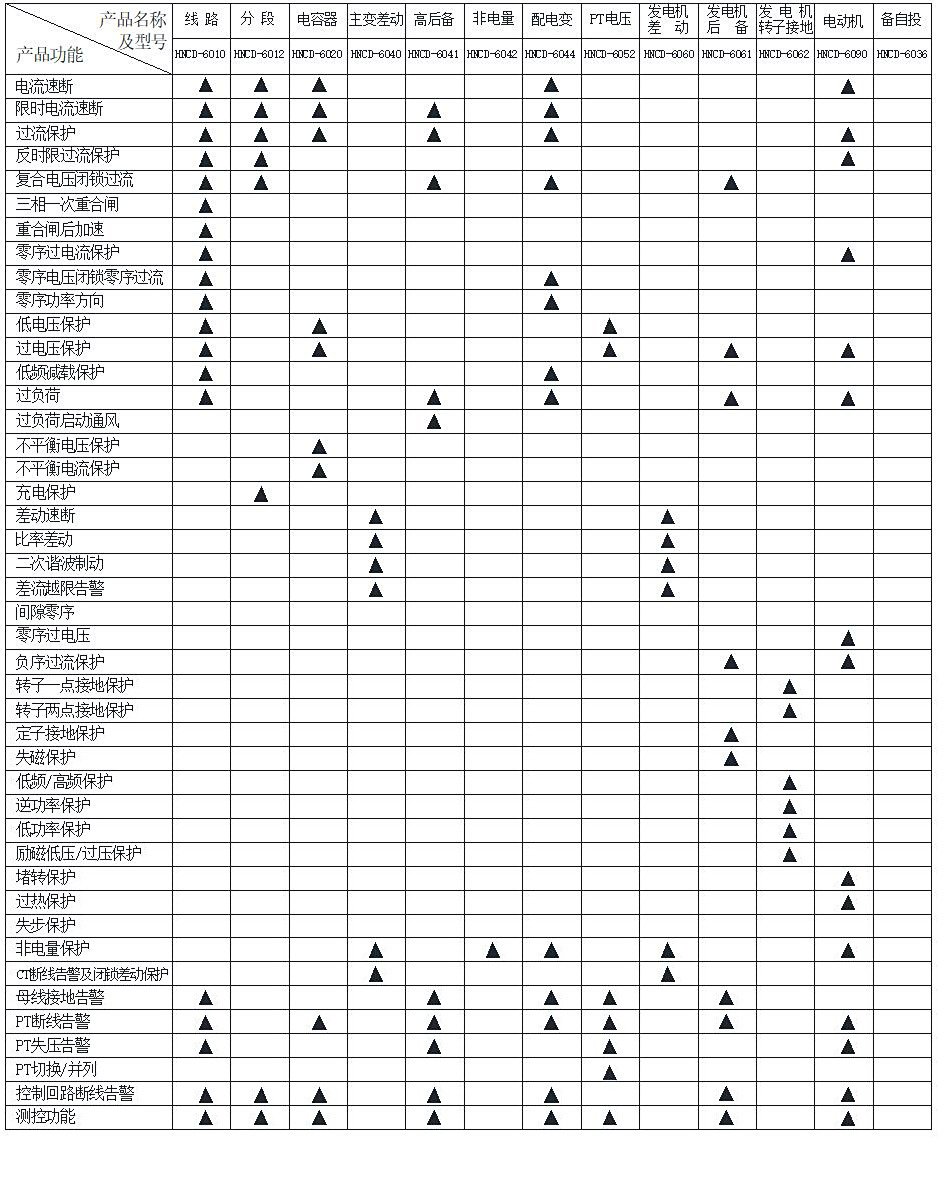

　　HNCD-6000系列装置保护功能配置表
