HNCD-800通用型微机保护装置概述
HNCD-800通用型微机保护装置（以下简称HNCD-800）是集保护、监视、控制、人机接口和通讯等多种功能于一体，以电流、电压保护为基本配置的数字式保护单元，适用于10KV及以下电压等级的工矿企业、民用建筑配电的小电流接地系统，作为各类电气设备和线路的保护。
HNCD-800采用32位微处理器，运用数字处理技术，实现各种保护，以替代传统电磁继电器，实现保护的数字化、智能化。
应用范围
●线路保护（电动机保护）
●变压器保护
●母联保护
●PT保护
主要特点
●集保护、监视、控制、人机接口和通讯等多种功能于一体，专门针对开关柜进行“单元化”设计，可分散安装于开关柜上运行，也可集中组屏安装。
●采用32位微处理器，大容量RAM和Flash Memory；运算速度快，数据处理和信息存储能力强；可靠性高。
●采用12高精度A/D模块，测量精度高。
●采用中文液晶显示，菜单操作，便于使用。
●装置采用全自动化贴片、波峰焊生产线，在工艺上充分保证制造质量。
●配置RS485通讯接口，采用国际通行的MODBUS协议。
●采用国际通用输入电源模块，能兼容85~260V交流或直流工作电源。
●具有事件记录功能，可记录80个与电力系统安全运行相关的事件、报告，掉电不丢失，便于分析故障原因和诊断设备。
HNCD-800保护装置功能配置
功能表述 | 备注 | |
保护功能 | 电流速断保护 | |
限时电流速断保护 | ||
过电流保护 | ||
过负荷(可根据需要选择告警或跳闸) | ||
低电压保护 | ||
失压保护 | ||
过电压保护 | ||
零序过电流保护(可根据需要选择告警或跳闸) | ||
零序过电压保护 | ||
重瓦斯保护 | 非电量保护 | |
轻瓦斯保护 | ||
超温保护(温度上上限) | ||
高温告警(温度上限) | ||
反时限过电流保护 | ||
控制回路断线告警 | ||
通讯功能 | 遥信采集、装置遥信变位、事故及故障遥信 | |
正常断路器遥控分、合 |

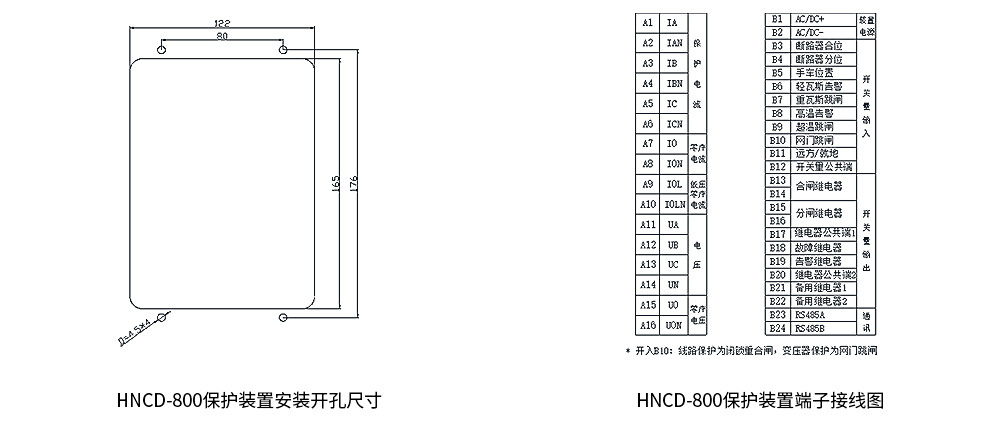

安装开孔、及接线
