HNCD-8000系列电站综合自动化系统

　　HNCD-8000系列电站综合自动化系统

　　我公司生产的HNCD-8000系列综合电站自动化系统集计算机技术、自动化控制技术和通讯技术为一体，具有微机检测、监控、保护、低周减载、四遥远传等功能，系统广泛应用于电力、工矿企业、发电、排灌等各个行业，抗干扰性能优越，运行可靠，是各种电站实现无人和少人值班的好选择。

　　包括如下几类：

　　●HNCD-8000变电站综合自动化系统

　　●HNCD-8000水电站综合自动化系统

　　●HNCD-8000热电站综合自动化系统

　　●HNCD-8000开关站综合自动化系统

　　●HNCD-8000泵站综合自动化系统

　　HNCD-8000电站综合自动化系统概述

　　HNCD-8000电站综合自动化系统适用于110kV及以下电压等级的变电站、水电站、工厂配电所、工厂实时监控等，作为实现以上电站的继电保护、自动控制、全站监控、计量测量、电源供给、远动通信等综合功能的全套二次系统设备。

　　该系统采用全开放、模块化、分层分布式网络结构设计，以高性能高集成度的单片机作为装置的核心元件，具有可靠性高、易操作、易扩展、易维护等特点，能实现数据采集与处理、全站经济运行、自动控制、历史数据保存、运行报表打印与外系统通讯等功能。

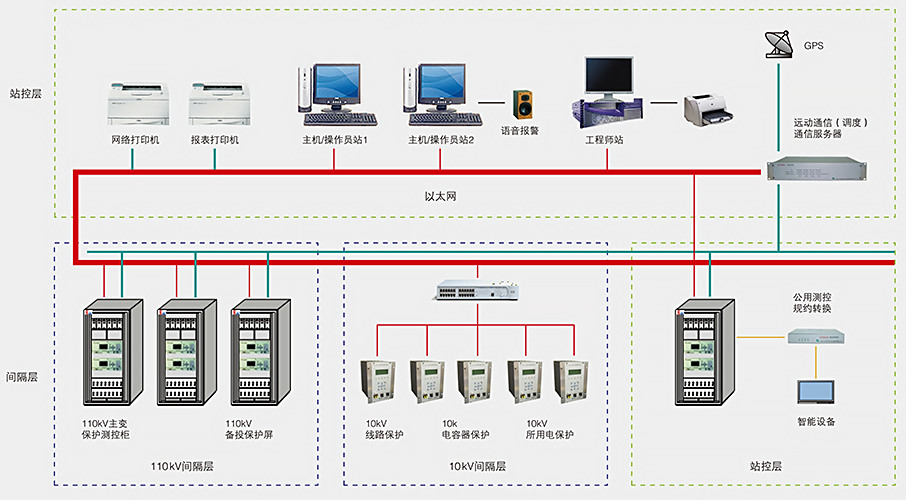

　　HNCD-8000电站综合自动化系统结构

　　HNCD-8000电站综合自动化系统特点及功能

　　一、系统特点：

　　1.系统平台。系统软件基于WINDOWS7或WINDOWS10操作系统，网络结构基于TCP/IP接口。

　　2.全开放、全组态的图形界面

　　3.灵活多变的系统网络结构，即可适应简单要求的场合，也可适用复杂系统。

　　4.分层分布式系统

　　5.双调度通信接口和多种调度通信规约

　　二、系统主要功能：

　　1.SCADA数据采集

　　HNCD-8000电站综合自动化系统对全站的运行参数和电气设备的运行状况进行实时采集，并写入实时数据库，供监控工作站显示、制表以及各种计算、自动控制的依据，并写入历史数据库供历史数据分析和报表系统使用。

　　数据采集的范围包括：

　　1）运行电流、电压、有功、无功等

　　2）电能数据

　　3）开关、刀闸位置

　　4）主变档位，温度等

　　5）保护动作状态

　　2．安全运行监视

　　HNCD-8000以图形化显示监视各电气设备的运行状态和参数，当设备运行状态发生改变或运行参数越限时，系统可自动报告值班员处理，并通过设定的方式，进行电话或短信通知。

　　3．图形显示

　　HNCD-8000电站综合自动化系统对电网运行参数和状态提供丰富多样的显示，并可组态生成用户需要的报表、图形、曲线等。

　　常用的显示界面有：

　　1）主接线图实时运行参数和状态显示。

　　2）主变运行工况和各母线段运行工况。

　　3）电度工况。

　　4）主变光字牌。

　　5）全站光字牌。

　　4．人机联系与操作

　　HNCD-8000提供对全站设备的计算机控制接口界面，对全站保护控制设备的参数可通过计算机进行设置。

　　5．事项自动推画面并启动报警系统

　　当继电保护动作或开关变位时，HNCD-8000综合自动化系统会自动推出响应画面，指示事项的名称性质和发生的时间，同时区分事项的性质，启动声光报警。

　　6．电气参数曲线、报表显示和历史报表统计，报表打印

　　HNCD-8000提供丰富的曲线报表功能，可指定任何SCADA数据服务器采集的实时、历史数据，并切换曲线、棒图、饼图等。

　　提供基于EXCEL的强大的报表功能，可对任何SCADA数据服务器采集的数据进行报表统计并输出。

　　7．操作员管理与操作过程记录

　　HNCD-8000提供严格的操作员权限管理与登录机制，指定每个操作员的操作权限和登录密码，并有管理权限和密码的体系。操作员的操作记录都将自动记录，供查询。

　　8．事项与操作记录可进行历史查询，并提供丰富的查询方式。

　　9．电站的控制与调节

　　HNCD-8000电站综合自动化系统的电压无功自动装置对主变档位和电容器设备实行电压无功自动关联控制，确保供电质量。

　　HNCD-8000电站综合自动化系统还可根据要求，配置低周低压负荷控制系统。
