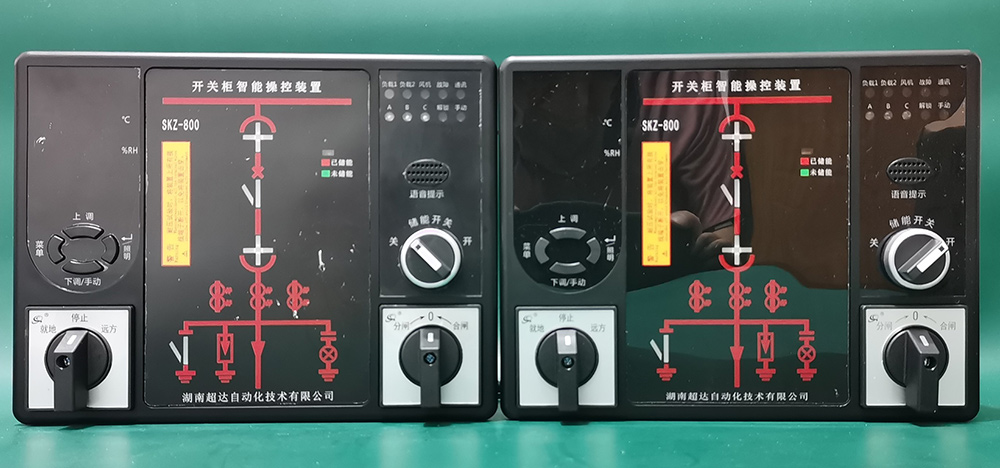

SKZ-系列开关柜智能操控装置

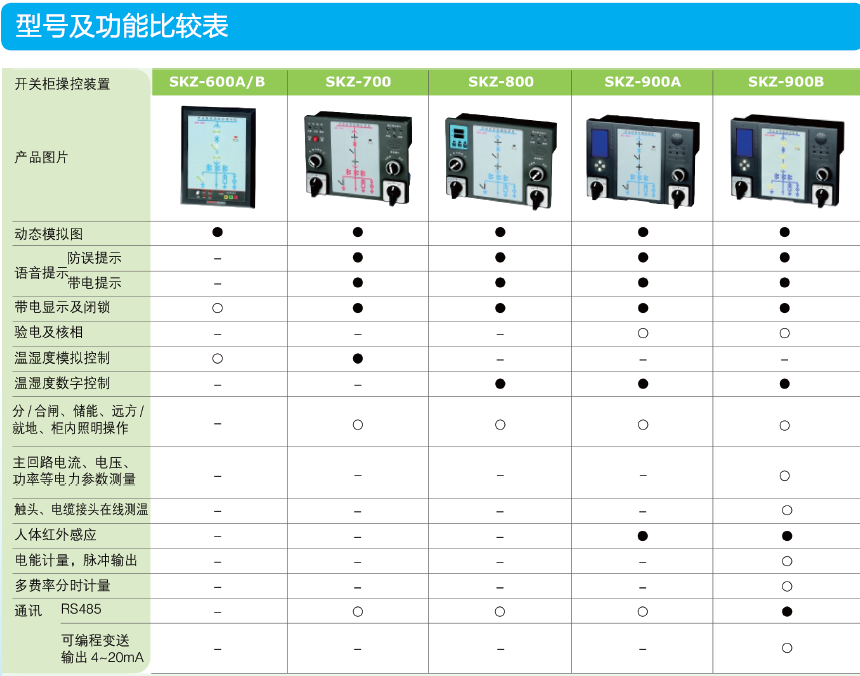

　　SKZ-系列开关柜智能操控装置概述

　　开关柜智能操控装置是针对电力开关柜技术发展而开发设计的一种新型多功能、智能化、模拟动态指示装置。它集一次回路模拟图、开关状态、断路器位置、接地开光位置、弹簧储能状态、高压带电指示、高压带电闭锁及自动（手动）加热除湿控制等多功能于一体，这种指示功能可分可合，用户可根据需要选择。只要指定不同的订货型号并提供一次方案图即可。该产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。

　　技术参数及功能简介

　　▶工作电源：AC220V±10%；50WBS

　　▶功耗：≤10W

　　▶使用环境：温度-25～70℃，相对湿度≤95%RH

　　▶抗电强度：外壳与端子间大于AC2000V

　　▶绝缘性能：外壳与端子间大于100MΩ

　　▶模拟指示说明：

　　•断路器状态指示（无源接点输入）：合闸时，合闸触点闭合，红色模拟条亮；分闸时，分闸触点闭合，绿色模拟条亮。

　　•手车位置指示（无源接点输入）：工作位置触点闭合时，红色垂直模拟条亮；试验位置触点闭合时，绿色水平模拟条亮。

　　•弹簧储能指示（无源接点输入）：触点闭合时，红色LED灯亮，表示已储能；触点断开时，绿色LED灯亮，表示未储能。

　　•接地刀闸位置指示（无源接点输入）：触点闭合，红色模拟条亮，表示接地合闸；触点断开时，绿色模拟条亮，表示接地断开。

　　注：失电状态下所有的发光指示均不亮，以上接点信号均来自断路器辅助接点。

　　▶高压带电指示部分

　　•LED启辉电压（KV）：母线电压X 0.15～0.65；

　　•闭锁启控电压（KV）：母线电压X 0.65；

　　•当三相均不带电时，闭锁解除，启动电磁锁运行；

　　▶温、湿度控制部分

　　•传感器路数：SKZ-600A一路凝露，一路温度；SKZ-600B两路凝露，两路温度。

　　•逻辑关系：当环境湿度高于88%RH,到达形成凝露的条件时，启动加热；当环境湿度不再满足凝露条件时，装置自动停止加热；湿度控制精度±5%；当环境温度低于6℃时，系统启动加热，当环境温度高于16℃时，系统自动停止加热，温度控制精度±2℃。

　　•断线报警：当加热器发生断线时，相应的报警指示灯亮，报警输出接点闭合。

　　•强制加热：强制加热开关处于手动位置时，加热输出无条件执行，在自动位置时，装置自动按照上述控制逻辑动作。

　　▶语音防误功能

　　•断路器合闸状态，误将手车从试验位置推至工作状态时，语音提示“请分断路器”；

　　•接地开关合闸状态，误将手车从试验位置推至工作状态时，语音提示“请分接地开关”；

　　•断路器合闸、接地开关合闸状态时，误将手车从试验位置推至工作状态时，语音提示“请分断路器”“请分接地开关”；

　　▶操作功能：分闸操作、储能操作、远方/就地操作、柜内照明操作

　　▶可选配功能：RS485通讯功能
