高频开关充电模块

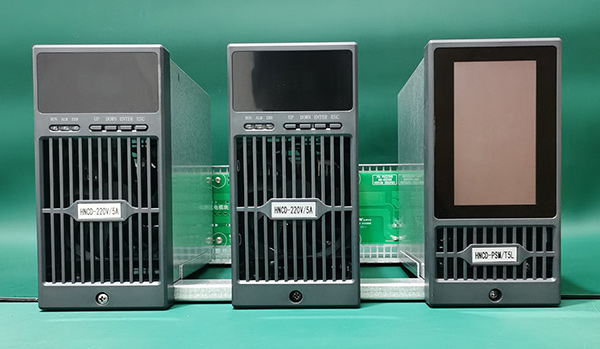

　　HNCD-220V5A高频开关充电模块系统

　　适合构成220V、65AH及以下直流系统，尤其适合开闭所和小型用户站。监控模块采用液晶汉字显示，轻触键操作，可实现系统参数设置、显示、故障指示、数据校准等功能。整流模块、监控模块、降压模块集成在一个插箱内，结构紧凑，组屏方便。

　　技术指标

　　●交流输入电压：AC220V±15%，频率：50Hz±10%

　　●输出电压范围：电压：194-291VDC；电流：5A

　　●稳压精度：≤±0.5%

　　●稳流精度：≤±0.5%

　　●纹波系数：≤±1%

　　●转换效率：94%(满负荷输出)

　　●可闻噪声：≤55DB

　　●工作环境温度：-10℃-+45℃

　　●面板开孔尺寸：86*162mm（宽*高）

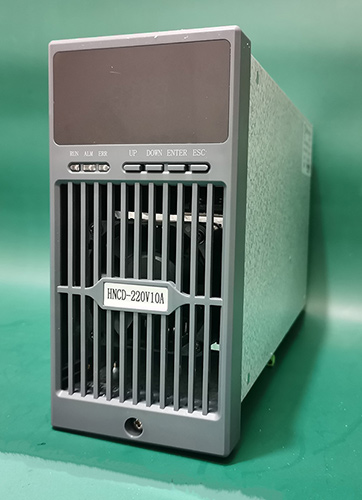

　　HNCD-220V10A高频开关充电模块

　　适用于65AH/100AH及以上电池容量直流系统

　　系统技术指标

　　●交流输入电压：AC380V±15%，频率：50Hz±10%

　　●输出电压范围：电压：180-285VDC；电流：10A

　　●稳压精度：≤±0.5%

　　●稳流精度：≤±0.5%

　　●纹波系数：≤±1%

　　●转换效率：93%

　　●可闻噪声：≤55DB

　　●工作环境温度：-10℃-+45℃

　　●面板开孔尺寸：86*162mm（宽*高）

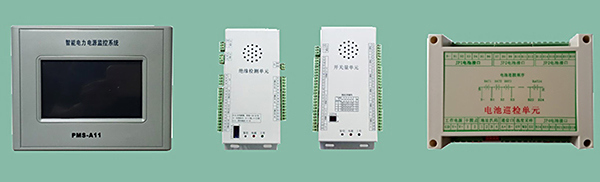

　　监控模块及其他器件
